Эластичный элемент муфты экскаватора: как найти свой размер среди цифр SAE

Опубликовано: 16.07.2026

Для экскаватора или другой спецтехники эластичный элемент лучше подбирать по посадочным размерам, исполнению SAE и нагрузке, а не только по слову «похожая»; базовые варианты удобно сверить на странице с муфтами.

Разберёмся, как в этом разобраться без справочников под рукой и без риска заказать деталь, которая не сядет на место.

Что значит номер SAE на муфте

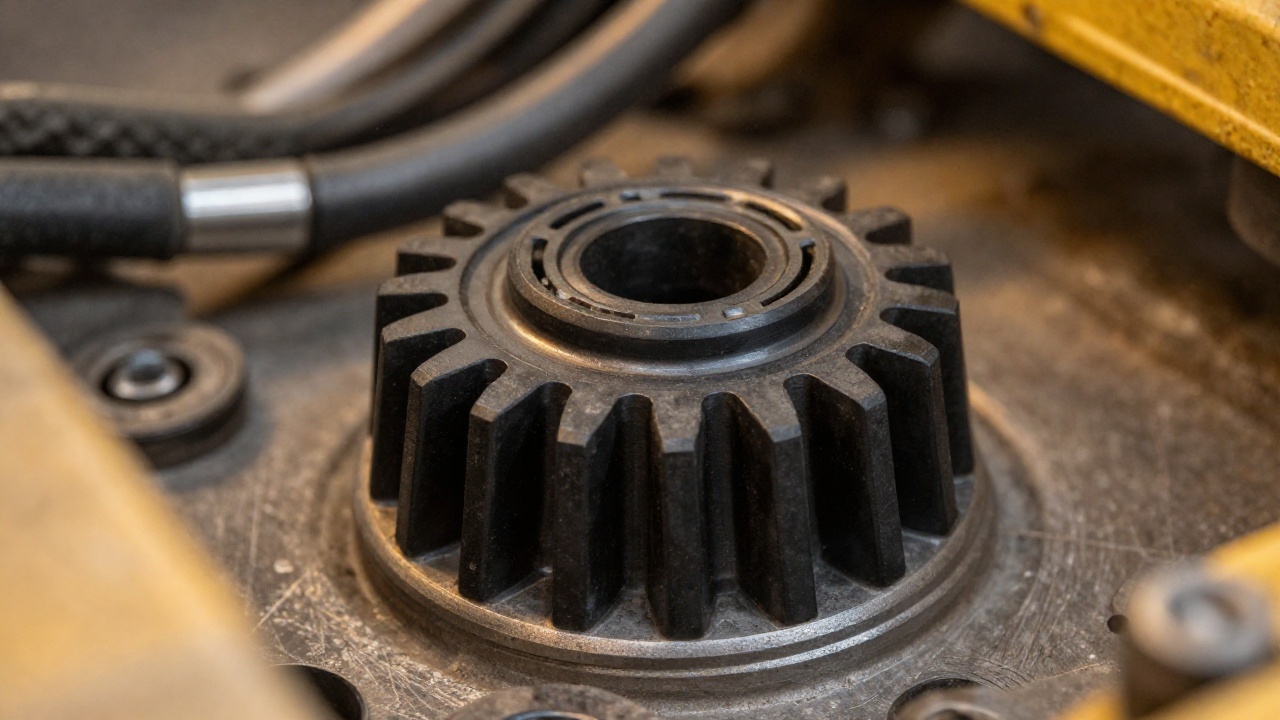

SAE — это спецификация Общества автомобильных инженеров, которая стандартизирует размеры эластичных муфт. Когда говорят «муфта SAE 10×10» или «SAE 11×11», имеют в виду не какой-то абстрактный класс, а вполне конкретную геометрию. Первая цифра определяет количество и профиль зубьев на внутренней окружности, вторая — то же самое для наружной. То есть муфта SAE 10×10 имеет одинаковый зуб на обеих сторонах, а SAE 10×11 — разный.

Экскаваторы разных производителей используют разные комбинации. Японская техника часто ходит на муфтах с одинаковым профилем зубьев, европейская — с комбинированным. Но это не жёсткое правило, а скорее тенденция. Единственный надёжный способ — считать зубья на своём экземпляре.

Размеры, которые реально имеют значение

Номер SAE — это только половина дела. Даже если профиль зубьев определён верно, муфта может не подойти по габаритам. Вот что нужно измерить у старого элемента, прежде чем искать замену:

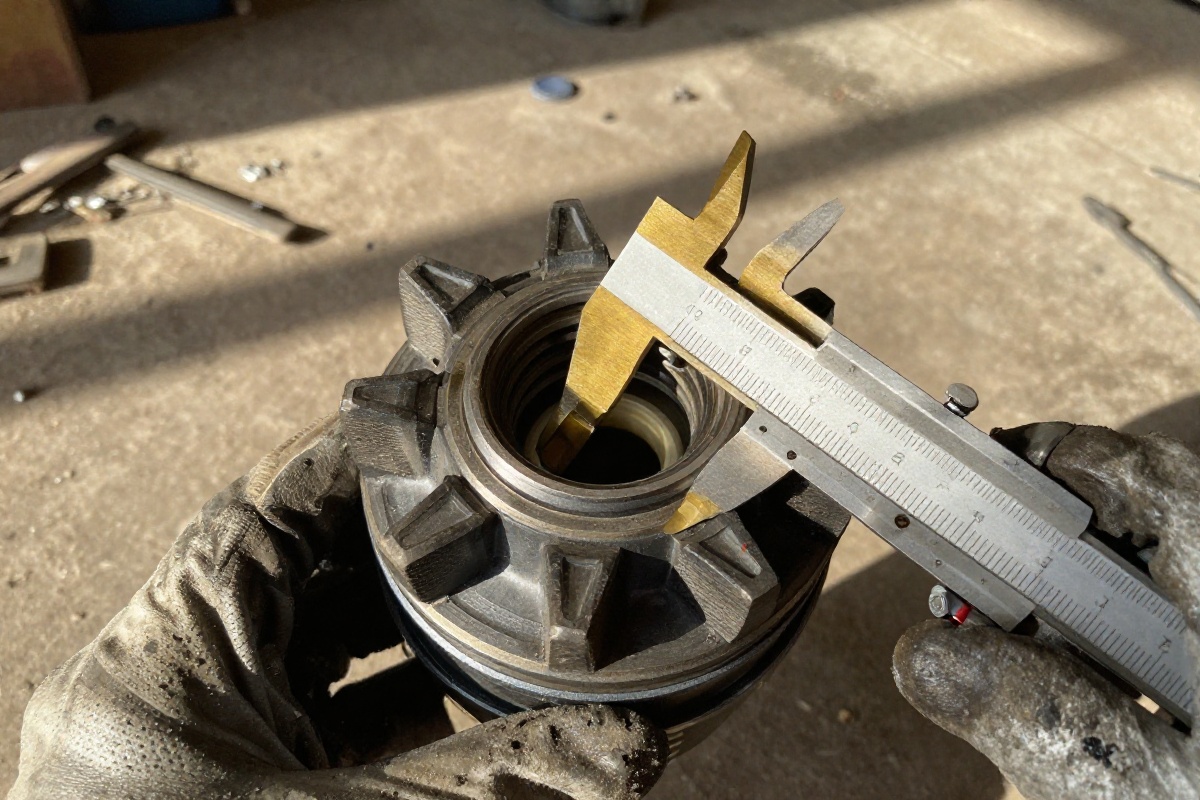

• Наружный диаметр — по вершинам наружных зубьев. Мерить нужно штангенциркулем, а не линейкой, потому что разница в пару миллиметров означает уже другой размерный ряд.
• Внутренний диаметр — по впадинам внутренних зубьев. Здесь важна точность до десятых долей.
• Толщина — по торцевой поверхности. Некоторые муфты выглядят одинаково, но одна тоньше другой на 3–4 мм, и после установки будет люфт.
• Количество зубьев — наружных и внутренних отдельно. Иногда визуально зубья кажутся одинаковыми, но их число различается.

Ещё один параметр, который часто забывают — твёрдость резины. Эластичные элементы выпускаются в разных вариантах: от мягких (шор 50–60) до жёстких (шор 80–90). Для экскаваторов с дизелем обычно берут среднюю или повышенную твёрдость, потому что мягкая резина при высоком моменте будет срезаться за сезон.

Как считать зубья, чтобы не запутаться

Казалось бы, что сложного — посчитал зубья и всё. Но на практике старый элемент бывает изношен так, что часть зубьев стёрта, а другая деформирована. Пытаться считать их на таком экземпляре — путь к ошибке.

Лучше считать не по резине, а по металлу. Посмотрите на ведущую и ведомую полумуфты — те самые фланцы, между которыми работает резиновый элемент. Зубья на металле сохраняют форму гораздо лучше. Поставьте метку маркером и идите по кругу. Если на одной стороне 23 зуба, а на другой 26 — это уже конкретная зацепка для поиска.

Бывает, что зубья на металле тоже изношены. Тогда поможет шаблон: если есть доступ к новому элементу даже другого размера, можно приложить его к фланцу и визуально оценить разницу в шаге зуба.

Типичные ошибки при подборе

Самая частая ошибка — подбор только по наружному диаметру. Две муфты могут иметь абсолютно одинаковый внешний размер, но разный внутренний профиль. Такая деталь наденется на одну полумуфту, но не сядет на другую. Либо сядет, но с натягом, который порвёт резину при первом же запуске.

Вторая ошибка — игнорирование маркировки. Многие эластичные элементы имеют отлитый номер на торцевой поверхности. Даже если резина потрескалась, цифры часто остаются читаемыми. Этот номер — прямая дорога к аналогу, и им стоит воспользоваться в первую очередь.

Третья ошибка — экономия на материале. На рынке полно муфт из реклинка (регенерированной резины), которые стоят вдвое дешевле оригинальных. Они работают, но ресурс у них непредсказуем. На тяжёлом экскаваторе такая экономия оборачивается заменой муфты в середине сезона, а иногда и повреждением фланцев, когда резина рвётся и зубья начинают бить по металлу.

Практический алгоритм подбора

Если свести всё к чёткой последовательности, получается простой план действий:

1. Снять старый элемент и найти на нём маркировку. Если есть номер — задача сводится к поиску по каталогу.
2. Если маркировки нет или она нечитаема — посчитать зубья на металлических фланцах (ведущем и ведомом отдельно).
3. Измерить наружный диаметр, внутренний диаметр и толщину старого элемента.
4. Определить номер SAE по количеству зубьев — для этого существуют таблицы соответствия.
5. Сверить полученные размеры с каталогом выбранного производителя.
6. Проверить твёрдость резины — для экскаваторных применений обычно нужна не ниже 75 SH.

Если хотя бы один параметр не совпадает — лучше отказаться от покупки и искать дальше. Муфта — не та деталь, которую можно «подогнать напильником».

Несколько слов о качестве резины

Эластичный элемент работает в тяжёлых условиях. Постоянные циклы скручивания, перепады температуры, контакт с маслом и пылью. Хорошая резина держит этот режим годами, плохая — трескается через месяцы.

Визуально отличить качественный элемент от посредственного сложно, но есть косвенные признаки. У добротных производителей резина имеет однородный цвет без вкраплений, облоя по линии разъёма формы немного или совсем нет, а сам элемент не пахнет дешёвым каучуком. Но главный критерий, конечно, не внешний вид, а ресурс в работе — а его до покупки не проверить.

Поэтому остаётся опираться на репутацию поставщика и на цену, которая хотя бы примерно соответствует рынку. Слишком дешёвые муфты почти всегда означают компромисс по материалу.

Когда имеет смысл менять муфту превентивно

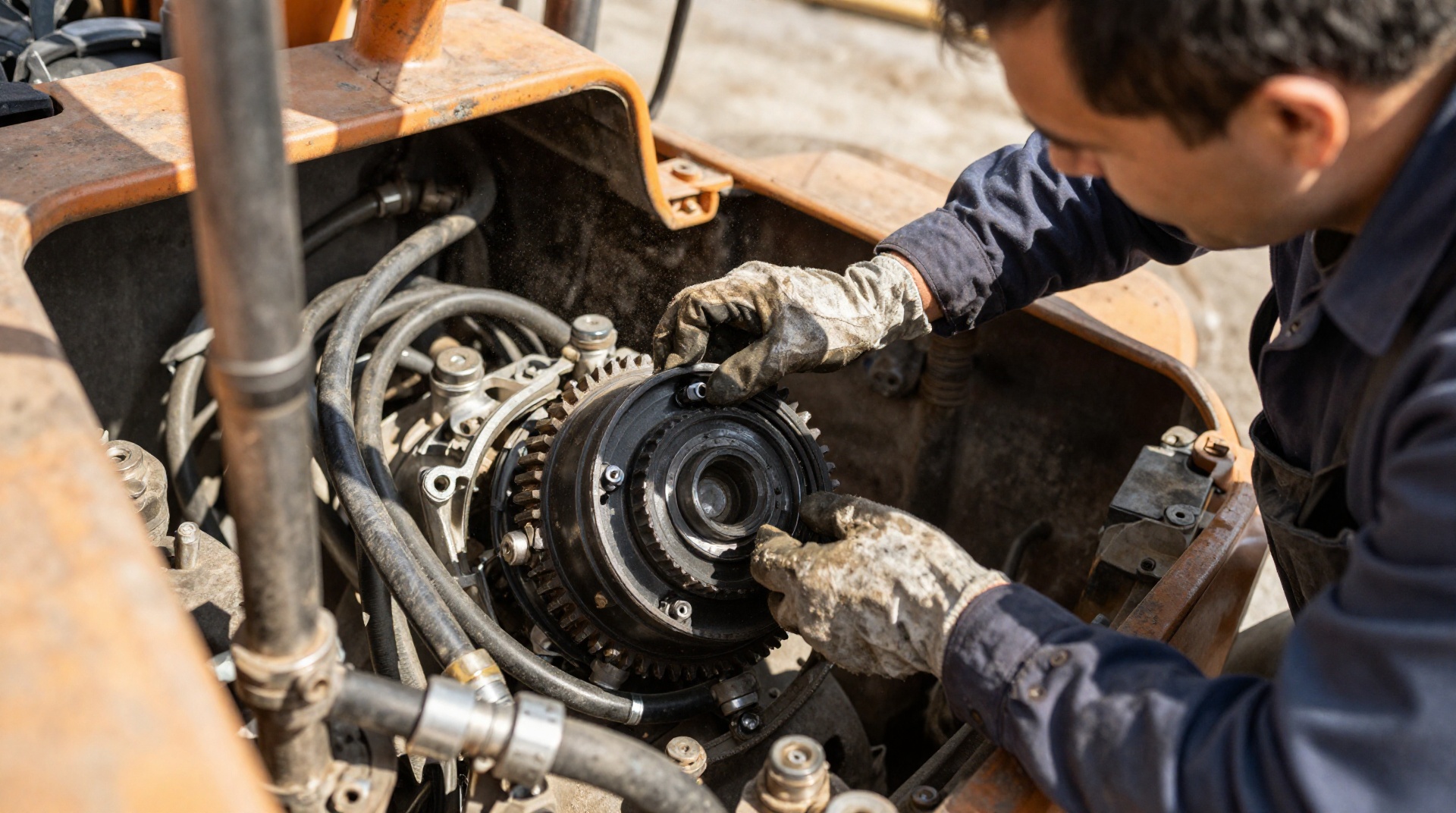

Эластичный элемент относится к деталям, которые редко внезапно выходят из строя. Обычно процесс идёт постепенно: резина теряет упругость, появляются трещины, зубья начинают деформироваться. Если заглянуть под защитный кожух при плановом ТО, можно увидеть состояние муфты и принять решение заранее.

Менять элемент превентивно имеет смысл, если видны глубокие трещины у основания зубьев или если муфта потеряла первоначальную форму и стала «плясать» на валах. Дождаться полного разрушения — значит рискнуть повредить фланцы, а их замена уже совсем другой масштаб работ и затрат.

Правильно подобранная муфта — тихая и незаметная деталь. Она просто делает свою работу, пока её не вспомнят при следующем обслуживании. И это, пожалуй, лучшая характеристика для любой детали на экскаваторе.
